Flexible gedruckte Schaltung: Produktions prozess, Anwendungen und Vorteile

Flexible Leitersc haltungen (FPCs) sind zu einem Eckpfeiler der modernen Elektronik geworden und bieten unübertroffene Flexibilität und platzsparende Vorteile. Diese Schaltungen sind in verschiedenen Branchen von der Unterhaltung elektronik bis zur Luft-und Raumfahrt unerlässlich. Dieser Artikel befasst sich mit dem Produktions prozess, verschiedenen Anwendungen und den Vorteilen der Verwendung von FPCs.

Was ist eine flexible Leiterplatte?

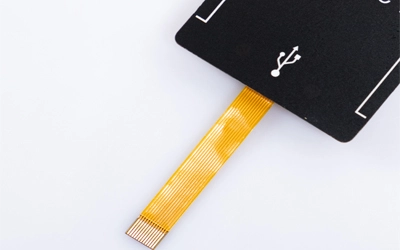

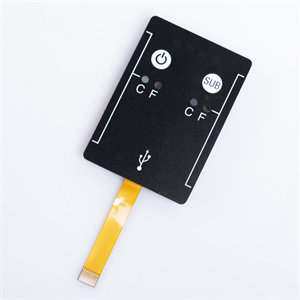

Flexible Leitersc haltungen, oft als Flex schaltungen bezeichnet, bestehen aus einem dünnen, flexiblen Substrat, mit dem elektronische Komponenten in einer kompakten, anpassungs fähigen Form verbunden werden können. Im Gegensatz zu herkömmlichen starren Leiterplatten (Printed Circuit Boards) können FPCs sich biegen, verdrehen und falten, sodass sie ideal für Anwendungen sind, bei denen Platz und Flexibilität an erster Stelle stehen.

Produktions prozess von flexiblen Leitersc haltungen

Das Erstellen einer FPC umfasst mehrere präzise Schritte, die jeweils entscheidend sind, um die Funktional ität und Haltbarkeit der Schaltung sicher zustellen. Hier ist ein Überblick über den Produktions prozess:

1. Substrat auswahl

Die Herstellung von FPCs beginnt mit der Auswahl eines geeigneten Substrats, das typischer weise aus Polyimid-oder Polyester filmen hergestellt wird. Polyimid wird wegen seiner aus gezeichneten thermischen Stabilität und elektrischen Eigenschaften bevorzugt, während Polyester aufgrund seiner Wirtschaft lichkeit und Flexibilität bei weniger anspruchs vollen Anwendungen ausgewählt wird.

2. Schaltung Design

Sobald das Substrat ausgewählt ist, entwirft der nächste Schritt das Schaltung layout. Die fortschritt liche CAD-Software (Computer-Aided Design) wird verwendet, um eine detaillierte Blaupause der Schaltung zu erstellen, einschl ießlich der Anordnung von leitenden Spuren, Pads und allen erforderlichen Vias (Verbindungen zwischen Schichten).

3. Fotolack-Anwendung und Bildgebung

Das Substrat ist mit einem Fotolack beschichtet, einem lichte mpfind lichen Material, das das Schaltung muster definiert. Das Schaltung design wird dann durch einen als Bildgebung bezeichneten Prozess auf das Substrat übertragen. Während der Bildgebung wird der Fotolack durch eine Fotomaske, die das Schaltung muster enthält, UV-Licht ausgesetzt. Die exponierten Bereiche werden dann entwickelt, wobei das gewünschte Schaltung layout zurück bleibt.

4. Radierung

Der nächste Schritt ist das Ätzen, bei dem die ungeschützten Bereiche des Substrats entfernt werden und nur die vom Fotolack definierten leitenden Pfade übrig bleiben. Dieser Prozess beinhaltet typischer weise die Verwendung von Chemikalien, die selektiv unerwünschtes Material entfernen, ohne das darunter liegende Substrat zu beschädigen.

5. Bohren und Überziehen

Nach dem Ätzen werden alle notwendigen Vias in das Substrat gebohrt. Diese Löcher werden dann mit einem leitfähigen Material wie Kupfer beschichtet, um elektrische Verbindungen zwischen verschiedenen Schichten der Schaltung zu schaffen.

6. Laminierung und Endmontage

Wenn die FPC mehr schichtig ist, werden die Schichten unter Verwendung von Wärme und Druck miteinander laminiert. Dieser Prozess stellt sicher, dass die Schichten sicher verbunden sind, ohne die Flexibilität der Schaltung zu beeinträchtigen. Schließlich wird der FPC mit allen erforderlichen Komponenten wie Steck verbindern oder Versteifungen zusammen gebaut, um die Schaltung zu vervollständigen.

7. Prüfung und Qualitäts kontrolle

Bevor die FPC einsatz bereit ist, wird sie strengen Tests unterzogen, um sicher zustellen, dass sie alle elektrischen und mechanischen Spezifikationen erfüllt. Tests können Kontinuität prüfungen, Impedanz tests und Umwelt stresstests umfassen, um die Zuverlässigkeit der Schaltung zu überprüfen.

Anwendungen von flexiblen Leitersc haltungen

FPCs sind unglaublich vielseitig und finden Anwendungen in zahlreichen Branchen. Hier sind einige der häufigsten Verwendungen:

1. Unterhaltung elektronik

FPCs sind in der Unterhaltung elektronik weit verbreitet, einschl ießlich Smartphones, Tablets und Wearables. Ihre Fähigkeit, in kompakte Räume zu passen und häufiges Biegen zu ertragen, macht sie ideal für diese Geräte. FPCs ermöglichen die nahtlose Integration verschiedener Komponenten und tragen zu schlankeren und effizienteren Designs bei.

2. Automobili ndustrie

In der Automobili ndustrie werden FPCs in Dashboard-Displays, Beleuchtungs systemen und Sensor anschlüssen eingesetzt. Ihre Haltbarkeit und ihre Fähigkeit, in rauen Umgebungen zu arbeiten, machen sie für Automobil anwendungen geeignet, bei denen Zuverlässigkeit von entscheidender Bedeutung ist.

3. Medizinische Geräte

Medizinische Geräte, wie Hörgeräte, Herz schritt macher und Diagnose geräte, vonZehn verlassen sich aufgrund ihrer geringen Größe und Flexibilität auf FPCs. FPCs ermöglichen es diesen Geräten, kompakt und leicht zu sein, was den Patienten komfort und die Benutzer freundlich keit verbessert.

4. Luft-und Raumfahrt und Verteidigung

Die Luft-und Raumfahrt-und Verteidigung industrie verwendet FPCs in Satelliten-, Avionik-und Raketen leitsystemen. Das leichte Gewicht der Schaltkreise und die Fähigkeit, extremen Temperaturen und Vibrationen stand zuhalten, sind wichtige Vorteile bei diesen Hoch leistungs anwendungen.

5. Industrielle Ausrüstung

FPCs sind auch in Industrie anlagen zu finden, wo sie Sensoren, Steuerungen und Displays verbinden. Ihre Flexibilität ermöglicht die Integration in Maschinen mit beweglichen Teilen und bietet zuverlässige Verbindungen in dynamischen Umgebungen.

Vorteile von flexiblen Leitersc haltungen

Flexible Leitersc haltungen bieten gegenüber herkömmlichen starren Leiterplatten mehrere Vorteile. Aus diesem Grund werden FPCs zunehmend bevorzugt:

1. Platz und Gewichts einsparung

FPCs sind deutlich leichter und dünner als starre Leiterplatten, was sie ideal für Anwendungen macht, bei denen Platz und Gewicht knapp sind. Ihre Fähigkeit, sich an enge Räume anzupassen, ermöglicht kompaktere und effizientere Designs.

2. Flexibilität und Haltbarkeit

Die Fähigkeit, FPCs zu biegen, zu drehen und zu falten, ohne zu brechen, macht sie in Anwendungen, die häufige Bewegungen erfordern, sehr langlebig. Diese Flexibilität verringert auch das Risiko eines mechanischen Ausfalls und verlängert die Lebensdauer der Schaltung.

3. Verbesserte Zuverlässigkeit

FPCs reduzieren den Bedarf an Steck verbindern und Lötstellen, die bei herkömmlichen Leiterplatten häufige Fehler punkte sind. Durch die Eliminierung dieser Komponenten bieten FPCs eine verbesserte Zuverlässigkeit und verringern die Wahrscheinlichkeit von Verbindungs problemen.

4. verbesserte Design-Flexibilität

Die Fähigkeit, FPCs in komplexen, drei dimensionalen Formen zu entwerfen, bietet Ingenieuren mehr Freiheit, innovative Produkte herzustellen. Diese Design flexibilität ist besonders in Branchen wie Unterhaltung elektronik und Luft-und Raumfahrt von Vorteil, in denen häufig einzigartige Formfaktoren erforderlich sind.

5. Kosten günstige Herstellung

Während das anfängliche Design und die Einrichtung für FPCs teurer sein können als für starre Leiterplatten, können die Gesamtkosten bei der Produktion in großen Stückzahlen niedriger sein. Der geringere Bedarf an Steck verbindern und das Potenzial für eine automat isierte Montage tragen zu Kosten einsparungen bei.

Flexible Leitersc haltungen sind eine wichtige Technologie in der modernen Elektronik und bieten zahlreiche Vorteile, die sie in einer Vielzahl von Anwendungen unverzicht bar machen. Von ihrem Produktions prozess, der Präzision und Zuverlässigkeit betont, bis zu ihren vielfältigen Verwendung zwecken in verschiedenen Branchen zeichnen sich FPCs als vielseitige und effiziente Lösung aus. Ob in der Unterhaltung elektronik, in Automobils ystemen oder in der Luft-und Raumfahrt anwendungen, FPCs bieten die Flexibilität, Haltbarkeit und Design vorteile, die erforderlich sind, um den Anforderungen der heutigen fortschritt lichen Technologien gerecht zu werden.

FAQs

1. Welche Materialien werden üblicher weise in FPCs verwendet?
Polyimid und Polyester sind die häufigsten Substrate, wobei Kupfer für die leitfähigen Schichten verwendet wird.

2. Wie vergleichen FPCs mit traditionellen starren Leiterplatten?
FPCs bieten eine größere Flexibilität, ein geringeres Gewicht und eine verbesserte Zuverlässigkeit, sodass sie für Anwendungen geeignet sind, bei denen diese Faktoren von entscheidender Bedeutung sind.

3. Können FPCs in Hoch temperatur umgebungen eingesetzt werden?
Ja, insbesondere solche aus Polyimid substraten, die extremen Temperaturen standhalten können.

4. Was sind die Einschränkungen von FPCs?
FPCs können in kleinen Mengen teurer in der Konstruktion und Herstellung sein und erfordern möglicher weise spezielle Montage prozesse.

5. Wie lange dauert der Produktions prozess von FPCs?
Der Produktions zeitplan variiert, dauert jedoch in der Regel mehrere Wochen vom Entwurf bis zum endgültigen Test, abhängig von der Komplexität der Schaltung.
