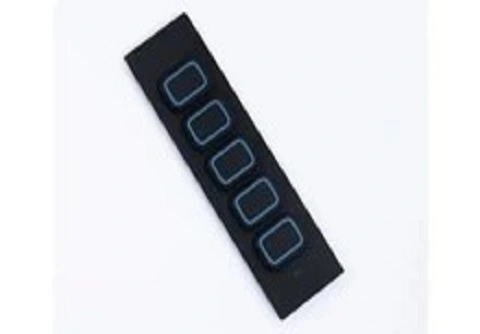

Instruct ables Membran schalter: Eine Anleitung zum Erstellen und Verwenden dieser Schalter

Membran schalter sind wesentliche Komponenten in verschiedenen elektronischen Geräten und Bedienfeld ern und bieten eine bequeme und langlebige Schnitts telle für Benutzer. Wenn Sie sich jemals gefragt haben, wie diese Switches funktionieren und wie Sie sie effektiv erstellen und nutzen können, sind Sie bei uns genau richtig. In diesem umfassenden Leitfaden tauchen wir in die Welt der Instruct ables Membran schalter ein und bieten schrittweise Einblicke und praktische Tipps. Fangen wir an!

Einführung in Membran schalter

Membran schalter sind eine Art Benutzer oberfläche, die in verschiedenen elektronischen Geräten und Geräten weit verbreitet ist. Diese Schalter sind unauffällig, langlebig und zuverlässig und verfügen häufig über eine flexible, mehr schicht ige Konstruktion. Membran schalter üben Druck auf eine flexible Membran aus, die einen Stromkreis aktiviert, um eine bestimmte Funktion auszuführen. Ihre Popularität beruht auf ihrem einfachen Design, ihrer Kosten effizienz und ihrer Beständigkeit gegen Umweltfaktoren wie Feuchtigkeit, Staub und Chemikalien.

Diese Schalter werden in einer Reihe von Branchen eingesetzt, darunter Unterhaltung elektronik, Automobil, medizinische Geräte und industrielle Steuerungs systeme. Mit der wachsenden Nachfrage nach effizienten und zuverlässigen Schnitts tellen,Membran schalterSind zu einem wesentlichen Bestandteil der modernen Elektronik geworden und bieten sowohl funktionale als auch ästhetische Vorteile.

Materialien und Werkzeuge

Erforderliche Materialien

Beim Entwerfen und Bauen eines Membran schalters ist die Auswahl der richtigen Materialien entscheidend, um sowohl Leistung als auch Haltbarkeit sicher zustellen. Die wichtigsten Materialien, die beim Bau vonKunden spezifische Membran tastaturenUmfassen:

• Grafische Überlagerung: Dies ist die oberste Schicht des Schalters, die typischer weise aus langlebigen Materialien wie Polyester oder Polycarbonat besteht. Die grafische Überlagerung wird häufig mit Symbolen, Symbolen oder Beschriftungen gedruckt, um Benutzer bei der Identifizierung jedes Steuer elementons zu steuern.




• Abstands schicht: Die Abstands schicht ist nicht leitend und gewähr leistet die ordnungs gemäße Trennung der oberen und unteren Schichten des Schalters. Diese Schicht ermöglicht Flexibilität und verhindert einen unbeabsichtigten Kontakt zwischen leitfähigen Spuren, wenn der Schalter nicht aktiviert wird.




• Leitfähige Spuren: Diese werden auf die oberen oder unteren Schaltung schichten gedruckt oder geätzt und sind dafür ver antwort lich, die elektrische Schaltung zu vervollständigen, wenn der Schalter gedrückt wird.




• Klebe schicht: Wird verwendet, um verschiedene Schichten miteinander zu verbinden und den Membran schalter innerhalb des Geräts zu befestigen. Die Klebe schicht ist typischer weise ein starker, drucke mpfindlicher Klebstoff, der eine lange Haltbarkeit bietet.




• Hinters chicht: Dies ist die untere Schicht des Membran schalters, häufig aus Polyester oder Polyimid, die die für den Schalter erforderliche strukturelle Unterstützung bietet.

Um einen Membran schalter zu erstellen, benötigen Sie Materialien wie eine flexible Schaltung, grafische Überlagerung, Klebe schichten und Abstands halter materialien. Diese Komponenten gewährleisten die Funktional ität und Haltbarkeit des Schalters.

Wesentliche Werkzeuge

Die folgenden Werkzeuge werden normaler weise für dieHerstellung von Tastatur-Membran schalternUnd Design:

• Siebdruck geräte: Wird zum Drucken von leitfähigen Spuren und grafischen Überlagerungen auf die Schichten verwendet.




• Schneide werkzeuge: Lasers ch neider oder Stanz schneider werden verwendet, um den Membran schalter auf die gewünschte Form und Größe zu schneiden.




• Heat Press Machine: Verwendet, um die verschiedenen Schichten miteinander zu verbinden, um eine ordnungs gemäße Haftung sicher zustellen.




• Löt geräte: Zum Befestigen von Anschlüssen am Membran schalter, um sicher zustellen, dass die elektrischen Verbindungen ordnungs gemäß hergestellt werden.




• Multimeter: Ein Werkzeug zum Testen der elektrischen Verbindungen und um sicher zustellen, dass der Membran schalter korrekt funktioniert.

Entwerfen Sie Ihren Membran schalter

Layout und Abmessungen

• Funktionen identifizieren: Bestimmen Sie die verschiedenen Funktionen, die der Schalter steuert, und wie viele Tasten oder Bedien elemente benötigt werden. Für einen einfachen Schalter sind möglicher weise nur wenige Tasten erforderlich, während für ein komplexeres System möglicher weise mehrere Tasten reihen oder ein großes Bedienfeld erforderlich sind.




• Größe: Basierend auf dem Design des Geräts und dem verfügbaren Platz, entscheiden Sie die Größe und Anordnung des Schalters. Stellen Sie sicher, dass die Abmessungen eine einfache Verwendung ermöglichen, während Sie dennoch die allgemeinen Konstruktion beschränkungen des Geräts berücksichtigen.




• Benutzer überlegungen: Das Layout sollte berücksichtigen, wie Benutzer mit dem Switch interagieren. Die Tasten sollten für Komfort und Funktional ität dimension iert sein, und der Abstand sollte es dem Benutzer ermöglichen, die Tasten ohne Verwirrung zu drücken.

Schaltung design

• Kontakts tellen: Die leitfähigen Spuren richten sich korrekt aus, sodass bei Druck auf die Membran die oberen und unteren Schichten Kontakt aufnehmen und die Schaltung vervollständigen.




• Elektrische Überlegungen: Die Spuren müssen so ausgelegt sein, dass sie die erwartete Spannung und den erwarteten Strom verarbeiten, um sicher zustellen, dass der Schalter über die erwartete Lebensdauer korrekt funktioniert.




• Signal integrität: Stellen Sie sicher, dass die Schaltung Kurzschlüsse oder Störungen verhindert und mit dem Steuersystem des Geräts kompatibel ist.

Überlagerung design

• Beschriftung und Icons: Die Überlagerung sollte klare, lesbare Beschriftungen und Symbole enthalten, die jeder Funktion des Schalters entsprechen. Ein hoher Kontrast zwischen Text/Symbolen und Hintergrund kann die Sichtbarkeit verbessern.




• Haltbarkeit: Die Überlagerung sollte aus langlebigen Materialien bestehen, die Verschleiß, Feuchtigkeit, UV-Strahlung und anderen Umweltfaktoren standhalten können.




• Taktile Funktionen: Einige Membran schalter enthalten taktile Funktionen in die Überlagerung, z. B. erhabene oder eingerückte Tasten, um die Benutzer erfahrung zu verbessern.

Montage prozess

Die Schichten vorbereiten

• Schneid schichten: Die grafische Überlagerung, die Abstands schicht, die leitfähigen Schichten und die Klebe schicht müssen auf die gewünschte Form und Größe zuges chnitten werden. Präzision ist in diesem Stadium von entscheidender Bedeutung, um sicher zustellen, dass die Schichten während der Montage richtig ausgerichtet sind.




• Drucken der Schaltung: Die leitfähigen Spuren werden unter Verwendung von Siebdruck, Ätzen oder anderen Techniken auf die entsprechenden Schichten gedruckt. Es ist wichtig, dass diese Spuren genau ausgerichtet sind, um sicher zustellen, dass der Schalter korrekt funktioniert.




• Einbeziehung von Touch-Elementen: Wenn das Design taktile oder haptische Rückmeldungen enthält, sollten diese Elemente (z. B. erhöhte Tasten) während dieser Phase integriert werden.

Montage des Membran schalters

• Schicht stapeln: Beginnen Sie, indem Sie die untere Klebe schicht mit dem Träger material ausrichten und dann die leitfähigen Schichten darauf legen. Die Abstands schicht wird dann positioniert, um die oberen und unteren Schichten zu trennen, um sicher zustellen, dass die leitfähigen Spuren keinen Kontakt haben, wenn der Schalter nicht aktiviert wird.




• Bindungs schichten: Die Schichten werden dann mit einer Wärme presse oder Lamini maschine zusammen gepresst. Dadurch wird sicher gestellt, dass die Schichten zusammenkleben und während des Betriebs an Ort und Stelle bleiben.




• Anschließen von Steck verbindern: Steck verbinder werden an die Schaltung schicht anges ch lossen, um den Schalter mit dem Steuersystem des Geräts zu verbinden. Dies kann das Löten der Anschlüsse an die entsprechenden Kontaktpunkte beinhalten.

Tests und Fehlersuche

Durchführung von ersten Tests

Bevor der Membran schalter in einem Endprodukt verwendet wird, muss er einer gründlichen Prüfung unterzogen werden, um sicher zustellen, dass er wie beabsichtigt funktioniert. Die Prüfung umfasst:

• Funktionale Prüfung: Stellen Sie sicher, dass jede Taste oder Steuerung ihre beabsichtigte Funktion erfüllt, wenn sie gedrückt wird, und dass der Schalter die Eingaben korrekt registriert.




• Elektrische Prüfung: Verwenden Sie ein Multimeter, um die Kontinuität zu testen und sicher zustellen, dass die leitenden Spuren den Stromkreis ordnungs gemäß vervollständigen, wenn der Schalter gedrückt wird.




• Umwelt prüfung: Falls zutreffend, testen Sie den Schalter unter verschiedenen Bedingungen, wie z. B. Feuchtigkeit, Hitze oder UV-Licht, um die Haltbarkeit zu gewährleisten.

Fehlersuche bei häufigen Problemen

Wenn während des Tests Probleme auftreten, ist möglicher weise eine Fehler behebung erforderlich. Häufige Probleme sind:

• Keine Antwort vom Schalter: Dies kann durch falsch ausgerichtete leitfähige Spuren, unsachgemäße Verklebung der Schichten oder Probleme mit den elektrischen Anschlüssen verursacht werden. Überprüfen Sie das Schaltung design und die Test verbindungen.




• Schlechtes taktiles Feedback: Wenn der Schalter nicht die erwartete taktile Rückmeldung liefert, stellen Sie sicher, dass die Abstands schicht korrekt ausgelegt ist und die Überlagerung für die taktilen Merkmale richtig strukturiert ist.




• Inkonsistente Tasten aktivierung: Wenn einige Tasten nicht konsistent registriert werden, kann dies auf Probleme mit dem drucke mpfind lichen Design hinweisen oder auf eine Kontamination oder Beschädigung der Schichten zurück zuführen sein. Reinigen Sie den Schalter gründlich und überprüfen Sie die Ausrichtung erneut.

FAQs

• Q: Sind Membran schalter für Outdoor-Anwendungen geeignet?




  A: Membran schalter können mit Schutz funktionen für den Außeneinsatz gestaltet werden, aber es ist wichtig, Umweltfaktoren zu berücksichtigen.




• Q: Kann ich ein individuelles Design für meine Membran schalter überlagerung erstellen?




  A: Ja, Sie können die Überlagerung mit Ihren bevorzugten Grafiken und Etiketten an die Anforderungen Ihrer Anwendung anpassen.




• Q: Was ist die typische Lebensdauer eines Membran schalters?




  A: Membran schalter sind für ihre Haltbarkeit bekannt und können bei richtiger Wartung viele Jahre halten.




• F: Gibt es Einschränkungen bei der Anzahl der Tasten an einem Membran schalter?




  A: Die Anzahl der Tasten an einem Membran schalter kann je nach Design und Größe variieren, es sind jedoch praktische Grenzen zu beachten.





• Q: Wie reinige und pflege ich einen Membran schalter?




  A: Die Reinigung eines Membran schalters ist relativ einfach. Sie können ein feuchtes Tuch oder eine milde Reinigungs lösung verwenden. Vermeiden Sie abrasive Materialien, die die Überlagerung beschädigen können.
