Technische Inspektions anforderungen für Membran schalter

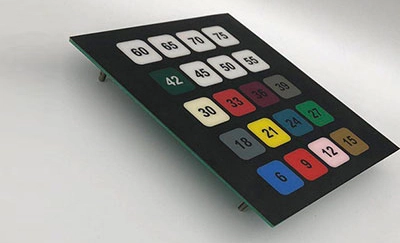

Der Membran schalter besteht aus vier Teilen: Panel, oberer Stromkreis, Isolier schicht und unterer Stromkreis. Es ist ein leichter, normaler weise offener Schalter. Unter normalen Umständen sind die beiden Kontakte des Membran schalters in einem getrennten Zustand. Wenn eine äußere Kraft auf die Kontakte des Membran schalters ausgeübt wird, werden die beiden normaler weise offenen Kontakte sofort verbunden. Nachdem die äußere Kraft verschwunden ist, kehren die Schalter kontakte in den normaler weise geöffneten Zustand zurück. Normaler weise werden die Kontakte des oberen Stromkreises wölbt oder Kuppel stücke hinzugefügt (gutes Gefühl). Wenn der Membran schalter gedrückt wird, werden die Kontakte des oberen Stromkreises nach unten verformt und stehen in Kontakt mit der Pol platte des unteren Stromkreises. Nachdem der Finger losgelassen wurde, prallen die Kontakte des oberen Stromkreises zurück, die Schaltung wird getrennt und die Schaltung löst ein Signal aus. Als ProfiMembran tastatur Hersteller, Der NiceoneBenutzer definierte Membran tastaturHat eine strenge Struktur, ein schönes Aussehen und eine gute Dichtung leistung. Es hat die Eigenschaften Feuchtigkeit beständigkeit und lange Lebensdauer. Weit verbreitet in der elektronischen Kommunikation, elektronischen Messgeräten, industriellen Steuerungen, medizinischen Geräten, der Automobili ndustrie, Instrumenten, Haushalts geräten, militärischen Geräten und anderen Bereichen.

1. das Material und die Form des fertigen Membran schalters

(1) Material: Substrat, Silber paste, Kohlenstoff tinte, Abstands halter, Klebstoff, Verstärkungs platte und Isolier druck müssen den Zeichnungen entsprechen.

(2) Form: Die Form, die Leiters chaltung, die Isolation behandlung, die Kombination der Auskleidung platten usw. müssen den Zeichnungen entsprechen oder physische Proben liefern.

2. Auftritt des Membran schalters

(1) Kombination zustand: Es sollten keine Rest material späne, Fremdkörper, Flecken, Beulen oder Fett an der Oberfläche und im Inneren angebracht sein, Finger abdrücke auf dem Stromkreis, und Grate auf der gestanzten Form auf der Oberfläche.

(2) Kratzer: Alle Linien und Kontakte dürfen keine Schnittspuren aufweisen, die innen und außen verlaufen (dh die Schnitt markierungen werden von der Linie zum Substrat geschnitten). Leichte Kratzer basieren auch auf dem Prinzip, ihre Impedanz nicht zu beeinflussen. Die Oberfläche der Kohlenstoff tinte ist sehr anfällig für Kratzer, und die Kratzer basieren auf dem Prinzip, die Leitung der Linie nicht zu beeinträchtigen.

(3) Fremdkörper: An der Leitung dürfen keine Fremdstoffe angebracht sein.

3. Membran schalter Stromleiter Teil

(1) Leiter dicke: Im Allgemeinen wird die Dicke des Leiters auf 7-12μm gesteuert und sollte gleichmäßig und glatt sein.

(2) Mängel und Nadel löcher von Leitern: Gemäß den Zeichen standards ist einer innerhalb eines Bereichs von jeweils 50mm zulässig.

(3) Kohlenstoff tinte: Die Kohlenstoff tinte, die den Silber pasten kreislauf bedeckt, sollte sicherstellen, dass die Silber paste vollständig bedeckt ist und ihre Dicke 8-10 μm beträgt. und es sollte keinen offen sichtlichen Vorsprung der Silber paste geben.

(4) Gebrochen und kurz geschlossen: Der Leiter darf kein gebrochenes oder Kurzschluss phänomen haben.

4. Membran schalter Isolier druck

Alle Membran schalter kontakte müssen frei von Isolier tinte sein. Die isolierende Tinten oberfläche sollte flach sein, um Defekte wie Luftblasen oder Nadel löcher zu vermeiden, die die Isolier wirkung beeinträchtigen.

(1) Haft festigkeit: Nachdem die Isolier tinte getrocknet ist, drücken Sie die Tinten oberflächen 24 Stunden lang gegen einander, um sicher zustellen, dass die Isolierung nicht aneinander klebt. Nachdem Sie 1 Minute lang ohne Luftblasen mit drucke mpfindlichem Klebeband geklebt haben, ziehen Sie sich schnell ab und es sollte keine Tinte abfallen.

(2) Jumper: Alle Jumper-Teile entsprechen den Anforderungen von Leitungs leitern, und alle Jumper-Produkte müssen zu 100% offenen, Kurzschluss tests und Isolation widerstands tests unterzogen werden. Stellen Sie sicher, dass kein offener oder Kurzschluss vorhanden ist und der Isolation widerstand größer als 500MΩ (500VDC für 1 Minute) sein sollte.

5. Membran schalter mechanische Eigenschaften

(1) Abmessungen von Stanz graten und Matrizen extrusion: Die Abmessungen von Stanz graten und Extrusion sollten nicht größer als 0,2mm sein, und die Position sollte zur Seite ohne Leiter sein.

(2) Positions versatz der oberen und unteren Linien: Die zulässige Toleranz des gegenseitigen Versatzes der Mittel positionen der Schalt kontakte der oberen und unteren Linie beträgt 0,5mm.
