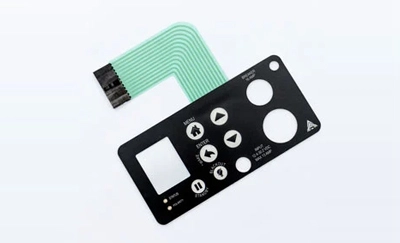

Wenn die Membran tastatur zu einem "Schalter" gemacht wird, sind die Verbindungs drähte der Funktions tasten miteinander verbunden. Im Gegensatz zu diskreten Schalter komponenten müssen die Stifte jedes Schalters mit Löt drähten verbunden werden. Daher kann die Membran schalt schaltung Schweiß fehler vermeiden, Schweiß zeit sparen und die Montage und Verbindung erleichtern. Dies ist auch die Bequemlichkeit und Zuverlässigkeit des Membran schalters. Da der Anschluss der Membran tastatur vorgefertigt ist, sollte das Design der Membran schalt schaltung dem Hersteller als Prozess dokument vorgelegt werden.
Eine ist die gewöhnliche Draht methode, bei der alle Membran schalter mit einem einzigen Draht verbunden sind und das andere Ende des Drahtes getrennt ist. Der Vorteil ist, dass jeder Kontakt eine bestimmte Funktion direkt steuern kann. In diesem Fall erfordert das erhaltene Signal keine zusätzliche Decodierung in der Back-End-Schaltung. Diese Art der Verbindung hat normaler weise nur wenige Funktions tasten zur Verfügung. Wenn die Anzahl der Kontakte groß ist, ist die Anzahl der Leitungen entsprechend groß und die Gesamtzahl der Ausgangs leitungen ist größer als die Anzahl der Schalter. was für die Gesamt verbindung der nicht förderlich istFpc membran schalter. Die andere ist die x-y-Matrix-Ausrichtung methode, die aus Zeilen und Spalten der Matrix besteht. Ein Ende des Kontakts wird durch die Linien in der gleichen Richtung (x-Richtung) gezeichnet, unabhängig von der Anzahl der Kontakte, und das andere Ende des Membran schalter kontakts wird durch die gemeinsamen Linien in der gleichen Richtung (y-Richtung) gezeichnet. Auf diese Weise kann das Matrix array eine beliebige Kontakt-x-y-Kombination bilden. Die Dekodierung wird normaler weise in der Back-End-Schaltung eingestellt, bevor jede bestimmte Funktion gesteuert wird, ist jedoch in der Logik schaltung nicht schwierig.
Bei der x-y-Matrix methode sind die Ausgangs leitungen kleiner. In einigen Schaltkreisen der gesamten Maschine oder aufgrund der Arbeits bedingungen (Arbeits strom und Arbeits spannung) bestimmter Komponenten oder um zu verhindern, dass der Schalt kreis die Komponenten stört, bestimmte Schalter tasten können speziell behandelt werden. Bei der Gestaltung der FPC-Membran schalt schaltung kann ein gemischter Modus aus gewöhnlichem Bus und Einzel leitung verwendet werden. (Möglicher weise möchten Sie dieMembran tastatur Hersteller)
Die Design matrix sollte mit den tatsächlichen Schlüssel positionen übereinstimmen, leicht zu testen und Fehler zu vermeiden. Beim Zeichnen des Schaltplans sollte die Funktion jedes Schlüssels direkt in der Matrix markiert werden, so dass sie der tatsächlichen Position des Schlüssels entspricht und in der Reihenfolge von links nach rechts angeordnet ist. Auf den ersten Blick ist es nicht notwendig, die Schaltung beziehungen aufzulisten. Als Teil des Steuerungs systems umfasst es nicht nur die Schalter und ihre Verkabelung, sondern auch eine Gruppe von Drähten, die gleichzeitig hergestellt und an die Back-End-Schaltung anges ch lossen sind. Die Austritts positionen der beiden Leitungen sollten mit der Austritts position der Rückens chleife identisch sein, und die Rationalität und Bequemlichkeit der Verbindung sollte berücksicht igt werden. Gleichzeitig sollten die Metall drähte mit dem Substrat verbunden werden, um das Biegen zu minimieren und die Metall drähte zum kürzesten und wirtschaft lichsten Weg zu machen.
Um eine gute Verbindung mit den Schaltung komponenten aufrecht zu erhalten, beträgt der Abstand zwischen dem Draht und der Leitung normaler weise in Zoll. Die Anzahl der Leitungen hängt von der Anzahl der Schlüssel oder der Notwendigkeit von Leitungen ab, sollte jedoch durch die Steckers pezifi kationen begrenzt werden. Manchmal sollte es eine Linie zwischen den Stiften der Zeilen und Spalten geben, um die Verbindung zwischen den einzelnen Stiften zu messen und zu entdecken. und eine Linie zwischen dem gemeinsamen Bus und jedem Pin, um sie zu unterscheiden. Wenn die Anzahl der Ausgangs leitungen nicht überein stimmt, "Dummy-Linien positionen" sollten verwendet werden, um die ausgewählten Linien positionen anzupassen, und sollten mit den Ausgangs leitungen der verbundenen Rück schleife übereinstimmen, um zu verhindern, dass die Leitung von der Verbindung und der Rückseite getrennt wird schleife. Die Länge der Leitungen des FPC-Membran schalters und der Schaltung wird auf dem gleichen Films ub strat hergestellt, und sie haben die Flexibilität, Biege bedürfnisse zu erfüllen, daher sollte ihre Länge etwas länger sein als die tatsächliche Länge (gerade Linie). Wenn es jedoch zu lang und schwer ist, erhöht es auch die Schwierigkeit und die Produktions kosten, und wenn es zu kurz ist, ist es für das Einsetzen unbequem.
Auf der Suche nach hochwertigen FPC-Membran schaltern? Kontaktieren Sie einen der führendenMembran schalter Hersteller, Niceone-Tech, heute!
