Das Arbeits prinzip des kapazitiven taktilen Membran-Tastatur-Panel-Schalters

Im täglichen Leben sehen wir oft einige seltsame Phänomene auf einigen High-End-Elektronik, das heißt, das ganze Gerät hat keinen Tastatur schalter. Wenn Sie einen bestimmten versteckten Bereich oder einen Ort mit Zeichen oder Mustern berühren, wird das Gerät eingesc haltet. Zu diesem Zeitpunkt zeigt die Oberfläche den leuchtenden Namen und den Ort der Tastatur an, der sehr schön ist und auch besonders mysteriös aussieht, mit einem starken Sinn für Technologie.

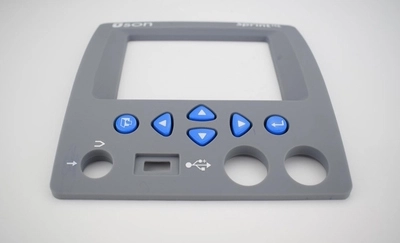

Arbeits prinzip der kapazitiven taktilen Membran tastatur

Der Oberflächen tastatur bereich desKapazitive TastaturDas Produkt verwendet im Allgemeinen ABS-oder PC-Kunststoffs chale selbst oder ein ganzes Stück PMMA-Acryl platte oder ein ganzes Stück gehärtetes Glasscheibe. Die Orte mit Tastatur zeichen mustern werden zu einem halb transparenten Effekt gemacht. Wenn die Maschine aus geschaltet ist, leuchten die internen LED-Leuchten nicht auf und das Innere der Maschine ist dunkel. Von außen ist das Panel ein einheitliches Ganzes mit der gleichen Grundfarbe. Sie können die Charaktere oder Muster nicht sehen. Nach dem Einschalten der Maschine leuchtet die interne LED auf und Licht wird von der Position der Zeichen oder Muster emittiert, aber andere Positionen lassen kein Licht durch und zeigen Tastatur zeichen oder-muster an.

Die Rückseite desMembran panelWird mit einem gedruckten FPC-flexiblen kapazitiven Touch-Sensor-Soft-Circuit geklebt. Alle Tastatur funktionen werden über diese weiche Leiterplatte übertragen. Jede Tastatur ist mit der Haupt platine mit einem Draht zum Tastatur bereich ohne Schaltung verbunden. Die Tastatur entspricht einem Pol eines Kondensators, und der andere Pol des Kondensators ist mit dem IC auf der Leiterplatte verbunden. Wenn sich Ihr Finger aus der Ferne der Tastatur nähert und dann die Tastatur berührt, ändert sich während des gesamten Vorgangs die Diele ktrizitäts konstante des Kondensators. Der IC erkennt diese Änderung und weiß, welche Tastatur über einen Auslöse befehl verfügt, der den entsprechenden Befehl gibt, damit die Maschine funktioniert.

Kapazitive taktile Membran tastatur kann Isolier materialien mit einer Dicke von mehr als 8mm durchdringen

Es umfasst, ist aber nicht beschränkt auf ABS, PC, PMMA, Glas usw. Es kann die Berührung des Fingers genau und effektiv erkennen und die Empfindlichkeit, Stabilität und Zuverlässigkeit des Produkts sicherstellen. Da die Tastatur nicht wie eine herkömmliche Tastatur einen Schalt hub an der Schale öffnen muss, ist die Abdichtung und die wasserdichte und staub dichte Leistung dieses Schalters besser als die einer herkömmlichen Tastatur. Da es keinen herkömmlichen mechanischen Schalt hub gibt, gibt es in ähnlicher Weise keinen Reibungs verlust, der in Bezug auf Empfindlichkeit, Stabilität und Zuverlässigkeit eine bessere Leistung erbringt. und hat eine längere Lebensdauer und niedrigere spätere Wartungs kosten als gewöhnliche herkömmliche mechanische Schalter.

Die kapazitive Tastatur sollte in der Nähe des Schalters sein und ist weit verbreitet in Audio-Panels, Telefons teuer tastaturen, Instrumenten steuerplatten, Waschmaschinen-Bedienfeld ern, intelligenten Zugangs kontroll systemen verwendet worden. verschiedene kleine Haushalts geräte paneele (wie Induktion herde, Desinfektion schränke, Mikrowellen herde usw.), Sie decken fast alle Anwendungs bereiche ab, die Steuer tastatur für Haushalts geräte, Handheld-Geräte, Industries teuerung, Automobile lektronik, Militär produkte usw. umfassen.
