Dünnschicht schalter: Der Steuerungs kern moderner elektronischer Produkte

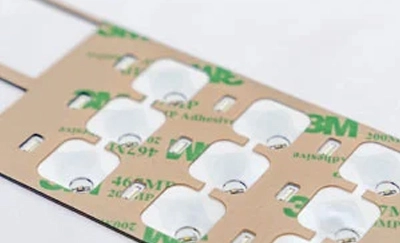

Die typische Struktur eines Membran schalters ist eine mehr schicht ige Struktur, die aus einem Isolier material und einem leitfähigen Material mit einer gewissen Elastizität besteht. Es ist ein flacher, selbst verriegeln der Druckknopf schalter. Der Herstellungs prozess des Membran schalters erfolgt meist im Siebdruck. Entsprechend dem vorgefertigten Kontakt und der Schaltung wird leitfähige Tinte auf einen flexiblen Polyester film (PET) gedruckt, und dann wird der Druck kreis film mit einem gedruckten flexiblen Substrat kombiniert. PCB-Board oder andere Panel-Materialien. Verglichen mit traditionellen mechanischen Schaltern,Membran schalterHaben die Vorteile der einfachen Struktur, schönes Aussehen, aus gezeichnete Umwelt beständigkeit und lange Lebensdauer. Gleichzeitig sind sie aufgrund der einzigartigen Struktur von Membran schaltern förderlicher für die Entwicklung elektronischer Geräte in Richtung leichter, dünner, kurzer, kleiner und hoch intelligenter Richtungen.

Die Funktionen und der Anwendungs bereich von Membran schaltern

Membran schalter sind nicht nur eine neue Art von Panel oder eine einzelne Schalter komponente, sondern eine neue Art von elektronischem Gerät, das auf dem Arbeits prinzip von Membran drucksensoren basiert. Sie können in das gesamte Panel einer Maschine integriert oder als Funktions etiketten verwendet werden. Sie können auch als Erscheinung dekoration oder einfach als Schalt knöpfe dienen. Basierend auf dem Kern von Membran drucksensoren und der Möglichkeit, verschiedene Substrat materialien zu verwenden, können Membran schalter viele verschiedene Funktionen erreichen. Heutzutage sind sie in Haushalts geräten, 3C-Elektronik, Kfz-Steuerungen und anderen Bereichen zu sehen. Daher,Kunden spezifische Membran schalterWerden angemessen als Montage von elektronischen Geräten bezeichnet, die Funktional ität und Dekoration integrieren.

Als neuartiges elektronisches Gerät, obwohl die Anwendung und Popular isierung von Membran schaltern auf dem internat ionalen Markt in den 1980er Jahren mit dem Fortschritt der Technologie und der Entwicklung und Anwendung neuer Materialien begann, ihr Anwendungs bereich hat sich auf verschiedene Bereiche wie Industrie, Landwirtschaft, Verteidigung, wissenschaft liche Forschung, Medizin verbreitet, Büro automation, Haushalts geräte und Kinderspiel zeug. Insbesondere nach dem Eintritt in das 21. Jahrhundert hat der boomende 3C-Markt für Unterhaltung elektronik die kontinuierliche Entwicklung von Membran schaltern in Richtung Miniatur isierung, Intelligenz und Multifunktion alität voran getrieben.

Das technische Prinzip der Membran schalter

Membran schalter sind eigentlich ein Satz taktiler Schalter, die für die Übertragung von Betriebs anweisungen an die hintere Schaltung der Maschine ver antwort lich sind. Unter normalen Bedingungen, der Kontakt zwischen der oberen und der unteren Schicht des Schalters ist aufgrund des Spaltes, der durch die Dicke der Fenster isolation schicht im Membran schalter bestimmt wird, getrennt (auch in einer ein schicht igen Schaltung struktur, die Schaltung kontakt platten werden labyrinth artig getrennt). Wenn eine externe Kraft, die einen entsprechenden Punkt erreicht, auf eine bestimmte Taste auf dem Bedienfeld angewendet wird, schließen sich die beiden Kontakte, die der Taste entsprechen, sofort. Gleichzeitig wird das Signal über den anges ch lossenen Stecker an den hinteren Stromkreis übertragen, wodurch die Maschine gemäß den vor eingestellten Anweisungen arbeitet. Wenn die äußere Kraft aufgrund der Elastizität des Membran schalter basis materials entfernt wird, trennen sich die Kontakte schnell und setzen sie zurück. Zu diesem Zeitpunkt wurde die Eingabe eines Signals hergestellt, und der Arbeits zustand der Maschine wird durch die Trennung der Kontakte nicht beeinflusst.

DieKunden spezifischer Tastatur herstellerDiese Membran schalter werden häufig so konzipiert, dass sie bestimmte Betriebs anforderungen und Benutzer oberflächen erfüllen, um sicher zustellen, dass sowohl Funktional ität als auch Haltbarkeit in verschiedenen Anwendungen gewähr leistet sind.
