Welche Faktoren sollten die Hersteller von Membran schaltern bei der Herstellung der Schaltung des Membran schalters berücksichtigen?

Die Schaltung ist der wichtigste Faktor für die Bewertung der inhärenten Qualität des Membran schalters. Die Schaltung sollte durch Parameter wie Strom, Widerstand, Widerstands spannung, Isolierung und Lebensdauer einges chränkt werden. Dies ist auch das Eindringen von Siebdruck produkten in die Bereiche Multifunktion und High-Tech. Insbesondere, um die Funktion der Schaltung zu gewährleisten. Zunächst sollte die Qualität der gedruckten Silber pasten schaltung garantiert werden und eine kurze Beschreibung, wie der Schaltkreis bildschirm hergestellt werden kann

Bevor wir die elektrische Netzwerk version herstellen, müssen wir zuerst die Schaltung parameter und die Struktur elemente in der Schaltung berücksichtigen, um die Anforderungen des Bildschirms zu erfüllen.

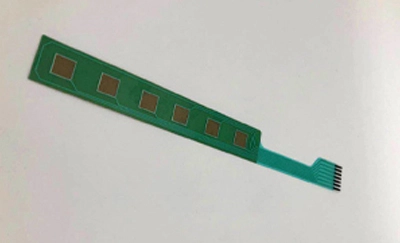

(1) Der Metalls ilber kontakt der Membran schalter sollte mit einer leitfähigen Kohlepasten-Schutzs chicht im Siebdruck gedruckt werden. Aufgrund der physikalischen Eigenschaften der Kohlenstoff pasten schicht können folgende Funktionen gebildet werden: Die Kohlenstoff paste ist ein nicht metallischer Leiter und verbindet sich nicht mit Oxidation in der Luft. Dies schützt die unteren Metall silber kontakte vor Oxidation; Kohlenstoff hat einen kleinen Reibungs koeffizienten und ist ein festes Schmier mittel. Wenn es auf die Schalter kontakte ein wirkt, ist es hilfreich für eine schnelle Trennung nach dem Schließen der Kontakte. Carbon hat eine höhere Abriebfest igkeit und kann die Verschleiß festigkeit der Schalt kontakte verbessern, um sicher zustellen, dass die Schalt kontakte Millionen von Kontakten standhalten können. Die dichte Kohlenstoff beschichtung kann die Migration von Silberionen behindern und dadurch die elektrische Leistung des Schalters wirksam schützen. Stabil, wenn die Kohlenstoff beschichtung auf die Bleis ch achtel wirkt. es kann das Einsetzen und die Extraktion des Bleis und des Verbindungs terminals erleichtern. Da die dicke Kohlenstoff beschichtung zum Ablösen neigt, sollte die leitfähige Kohlenstoff paste mit Siebdruck nicht zu dick sein.

(2) Die Dichte des leitfähigen Musters: Obwohl die Dicke des leitfähigen Musters die Grundlage für die Verlegung der Leistungs parameter des Schalters ist. Da das Schaltung muster von derMembran schalterWird durch die Aggregation von Partikeln aus leitfähigem Metall (normaler weise Silber partikel) gebildet, die auf dem Material (Silber paste) gedruckt sind, die Barriere zwischen der Harz verbindung und den Partikeln, die Verunreinigungen der Leiter partikel, Und der Sieb geflecht draht zu den Metall partikeln während des Siebdruck prozesses beeinflusst die Dichte des Leiter musters und beeinflusst somit die Leistung der elektrischen Parameter. Aus den obigen Gründen ist es notwendig, ein etwas niedrigeres Netz auszuwählen, um leitfähige Druck materialien, insbesondere die flocken förmigen Silber partikel in der Silber paste, reibungslos passieren zu lassen. und der Draht durchmesser muss dünner sein und die Loch breite ist relativ größer.

(3) Die Dicke des leitfähigen Musters: Der Widerstand des aus demselben Leiter hergestellten Drahtes ist umgekehrt proportional zur Querschnitts fläche des Drahtes, und der durchlaufende Strom ist proportional zur Querschnitts fläche. Die Dicke des von derMembran schalter tastaturIst die Grundbedingung für die Sicherste llung der Leistung des Schalters. Daher muss beim Bildschirm herstellungs prozess die Dicke des Bildschirm films ausgewählt werden, um sicher zustellen, dass ausreichende Leitersc haltungs muster erhalten werden.

(4) Die Glätte des leitfähigen Musters: Die Unreinheit des Schaltung musters bezieht sich auf die Schärfe der Kante. Es ist nicht nur aus Gründen des Aussehens, sondern was noch wichtiger ist, wenn man die Auswirkungen auf die elektrischen Parameter berücksicht igt, werden die unreinen Drähte wahr schein lich dazu führen, dass die Kanten impedanz des benachbarten Drahtes abnimmt. besonders bei hoher Temperatur und hoher Luft feuchtigkeit, Es ist leicht zu bewirken, dass sich Silberionen entlang der Draht kante erstrecken und eine Silberionen migration erzeugen, was zu einem Kurzschluss zwischen den Drähten und einem Ausfall derTouch tastatur membranSchalter.

(5) Die Lebensdauer des leitfähigen Musters: das leitfähige Muster hat eine ausreichende Dicke, dies bietet nicht nur günstige Bedingungen für den Strom durchgang und die Verringerung des Widerstands, sondern verbessert auch die hohe Verschleiß festigkeit der Schalt kontakte im Muster.
