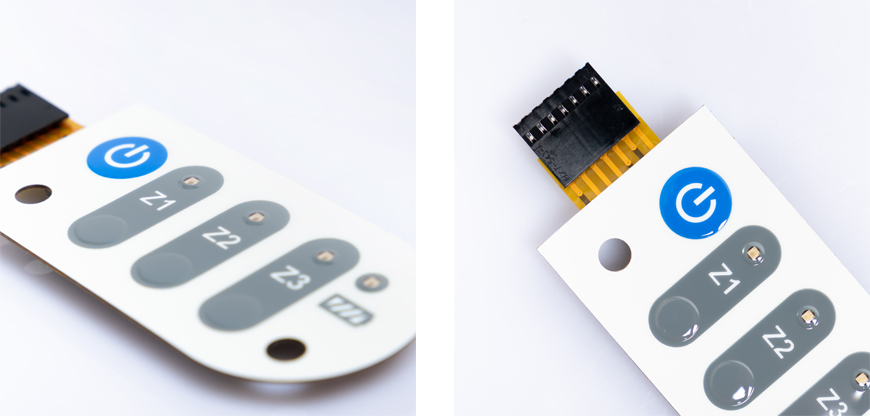

Der ultimative Leitfaden für Flex-PCB-Membran schalter: Vielseitig und zuverlässig

In der heutigen schnell lebigen Welt entwickelt sich die Technologie ständig weiter und fordert Innovationen bei elektronischen Bauteilen. Flex-PCB-Membran schalter haben sich als wichtige Komponente in verschiedenen elektronischen Geräten heraus gestellt und bieten Vielseitigkeit, Zuverlässigkeit und nahtlose Benutzer oberflächen. In diesem umfassenden Leitfaden werden wir in die Welt der Flex-PCB-Membran schalter eintauchen und deren Anwendungen, Vorteile, Herstellungs verfahren und vieles mehr untersuchen.

Die Anatomie der Flex-PCB-Membran schalter

Schichten und Komponenten

FlexPCB-Membran schalterSind mit mehreren Schichten ausgelegt, die jeweils einer bestimmten Funktion dienen. Die typische Konstruktion eines Flex-PCB-Membran schalters umfasst:

• Oberschicht (Grafik überlagerung): Die oberste Schicht, häufig aus Polyester oder Polyimid, enthält die gedruckten Symbole, Logos und Schaltflächen. Diese Schicht bietet eine benutzer freundliche Oberfläche, die eine einfache Interaktion ermöglicht.




• Leitfähige Schichten: Unter der obersten Schicht befinden sich leitfähige Spuren, die normaler weise auf flexible Substrate gedruckt werden. Diese Spuren bilden die Schaltung swege, die den Schalter mit dem von ihm gesteuerten Gerät verbinden.




• Abstands schicht: Ein nicht leitender Abstands halter trennt die leitfähigen Schichten, verhindert elektrische Kurzschlüsse und stellt sicher, dass durch Drücken einer Taste ein ordnungs gemäßer Kontakt mit der darunter liegenden Schaltung hergestellt wird.




• Untere Schicht (Leiterplatte): In der unteren Schicht werden die elektrischen Verbindungen des Schalters hergestellt, die häufig in das größere System oder Gerät integriert werden. Es wird typischer weise auf einem flexiblen Schaltung material wie Polyimid oder PET gedruckt.




Arbeits prinzip

Flex-PCB-Membran schalter arbeiten nach dem Prinzip des drucke mpfind lichen Kontakts. Wenn ein Benutzer einen bestimmten Knopf oder eine bestimmte Taste drückt, führt der Druck dazu, dass die leitfähigen Schichten in Kontakt kommen, die Schaltung vervollständigen und die gewünschte Aktion auslösen. Die Flexibilität des Schalters stellt sicher, dass er sofort reagiert, während das taktile Feedback dem Benutzer einen klaren Hinweis darauf gibt, dass die Eingabe registriert wurde.

Anwendungen von Flex-PCB-Membran schaltern

Als einer der Art vonMembran schalterFlex-PCB-Membran schalter werden aufgrund ihrer Vielseitigkeit, ihres platzsparenden Designs und ihrer Zuverlässigkeit in einer Vielzahl von Anwendungen eingesetzt. Hier sind einige der häufigsten Anwendungen:

Unterhaltung elektronik

In der Unterhaltung elektronik finden sich Flex PCB-Membran schalter in Geräten wie Fernbedienungen, Tastaturen, Spiele konsolen und Smartphones. Ihre dünne und flexible Natur macht sie ideal für schlanke und kompakte elektronische Produkte, während die Anpassungs optionen maßge schneiderte Designs für die Marke und Funktion ermöglichen.

Medizinische Geräte

Flex-PCB-Membran schalter werden in medizinischen Geräten wie Diagnose geräten, Patienten überwachungs systemen und tragbaren medizinischen Geräten verwendet. Ihre Haltbarkeit, die einfache Reinigung und die Fähigkeit, rauen Umgebungen stand zuhalten, machen sie besonders für den anspruchs vollen Gesundheits sektor geeignet.

Industrielle Steuert afeln

In industriellen Anwendungen werden Flex PCB-Membran schalter in Bedienfeld ern, Maschinen schnitts tellen und Roboters ystemen eingesetzt. Sie sind so konzipiert, dass sie extremen Bedingungen wie Temperatur schwankungen, Feuchtigkeit und Chemikalien standhalten und sich ideal für Fabriken, Lagerhäuser und andere industrielle Umgebungen eignen.

Kfz-Schnitts tellen

Flex-PCB-Membran schalter befinden sich in Fahrzeug-Armaturen brettern, Klima tisierungs systemen, Infotainment systemen und Tasten an Lenkrädern. Die Fähigkeit, Vibrationen, Feuchtigkeit und Temperatur schwankungen stand zuhalten, ist in Automobil einstellungen von entscheidender Bedeutung, sodass diese Schalter für den täglichen Gebrauch zuverlässig sind.

Vorteile der Verwendung von Flex-PCB-Membran schaltern

Flex-PCB-Membran schalter bieten mehrere wichtige Vorteile und sind in vielen Branchen eine beliebte Wahl:

Haltbarkeit

Flex-Leiterplatten sind so konzipiert, dass sie einer Vielzahl von heraus fordernden Bedingungen standhalten. Sie sind resistent gegen Faktoren wie Feuchtigkeit, Staub, Temperatur schwankungen und sogar Chemikalien, was sie ideal für industrielle und Outdoor-Anwendungen macht. Ihre solide Konstruktion stellt sicher, dass sie auch bei wiederholter Verwendung lange halten.

Kosten wirksamkeit

CompaRot zu herkömmlichen mechanischen Schaltern, Flex PCB Membran schalter sind oft günstiger. Der Produktions prozess umfasst weniger Komponenten, und die einfachen Herstellungs techniken ermöglichen eine effiziente Skalierung, wodurch die Gesamtkosten für Hersteller und Verbraucher gleicher maßen gesenkt werden.

Anpassungs optionen

Flex-PCB-Membran schalter sind in Bezug auf Design, Layout, Funktional ität und Feedback in hohem Maße anpassbar. Hersteller können die Benutzer oberfläche problemlos an bestimmte Anforderungen anpassen, z. B. das Hinzufügen verschieden farbiger LEDs, das Einbinden von taktilem Feedback oder das Entwerfen einzigartiger Schaltfläche layouts für eine bessere Benutzer erfahrung.

Nahtlose Design integration

Flex-PCB-Membran schalter sind ultra dünn und flexibel, sodass sie leicht in schlanke, moderne Designs integriert werden können. Sie können in Anwendungen verwendet werden, in denen herkömmliche mechanische Schalter möglicher weise zu sperrig sind, und bieten Herstellern die Möglichkeit, benutzer freundliche, ergonomische Produkte zu entwickeln, die ästhetisch ansprechend und funktional sind.

Der Herstellungs prozess

Der Herstellungs prozess von Flex PCB-Membran schaltern umfasst mehrere Schritte, von der Auswahl der Materialien bis zur Endmontage und Prüfung. Hier ein Überblick:

Verwendete Materialien

• Flexibles Substrat: Polyimid-oder Polyester folien (PET) werden aufgrund ihrer Haltbarkeit und Flexibilität üblicher weise als Basis material für flexible Schaltungen verwendet.




• Leitfähige Tinte oder Kupfer: Zum Erstellen der Schaltung spuren werden entweder leitfähige Tinte (auf das Substrat gedruckt) oder Kupfers puren (auf die Oberfläche geätzt) verwendet.




• Grafische Überlagerung: Die oberste Schicht besteht aus einem haltbaren, transparenten Material wie Polyester oder Polycarbonat, das mit den erforderlichen Grafiken und Symbolen bedruckt ist.




• Spacer Layer: Diese Schicht besteht aus einem nicht leitenden Material wie PET, das sicherstellt, dass der Schalter beim Drücken keine unerwünschten Verbindungen erzeugt.

Druck und Radierung

• Die leitfähigen Spuren werden mit Präzisions methoden auf das flexible Substrat gedruckt oder geätzt. Dieser Schritt stellt sicher, dass die Schaltung genau für einen ordnungs gemäßen Betrieb ausgelegt ist.




• Die grafische Überlagerung wird mit klaren Symbolen, Beschriftungen oder benutzer definierten Marken gedruckt, mit denen der Benutzer interagiert.

Montage und Prüfung

• Die verschiedenen Schichten werden zusammen gesetzt, wobei die Abstands schicht die leitfähigen Schichten trennt.




• Nach der Montage werden gründliche Tests durchgeführt, um die Funktional ität, Haltbarkeit und Zuverlässigkeit des Schalters sicher zustellen. Dies beinhaltet die Überprüfung der Leitfähig keit, des taktilen Feedbacks und der LED-Funktional ität (falls zutreffend).

Wartung und Pflege

Reinigungs verfahren

Flex-PCB-Membran schalter sind langlebig und pflegeleicht. Die Reinigung ist in der Regel einfach und kann mit weichen, fussel freien Tüchern und einer milden Reinigungs lösung (wie Wasser und Seife) erfolgen. Vermeiden Sie scharfe Chemikalien, die die Schichten oder leitfähige Spuren beschädigen können.

Verlängerung der Lebensdauer

Um die Lebensdauer eines Flex PCB-Membran schalters zu verlängern, vermeiden Sie übermäßigen Druck, längere Exposition gegenüber hohen Temperaturen oder direkten Kontakt mit aggressiven Chemikalien. Darüber hinaus können regelmäßige Reinigung und ordnungs gemäße Handhabung dazu beitragen, körperliche Schäden zu vermeiden und eine zuverlässige Leistung im Laufe der Zeit sicher zustellen.

FAQs

• Q: Was sind die primären Anwendungen von Flex-PCB-Membran schaltern?




  A: Flex PCB-Membran schalter werden üblicher weise in Unterhaltung elektronik, medizinischen Geräten, industriellen Bedienfeld ern und Automobils chnitt stellen verwendet.




• Q: Wie langlebig sind Flex-PCB-Membran schalter?




  A: Flex PCB Membran schalter sind sehr langlebig und können Millionen von Betätigungen standhalten, was eine langfristige Zuverlässigkeit gewähr leistet.




• Q: Kann ich das Design eines Flex-PCB-Membran schalters anpassen?




  A: Ja, Flex-PCB-Membran schalter bieten Anpassungs optionen für Layout, Grafik und taktiles Feedback, um bestimmte Designa forderungen zu erfüllen.




• Q: Sind Flex-PCB-Membran schalter für den Außenbereich geeignet?




  A: Flex-PCB-Membran schalter können für den Außenbereich ausgelegt sein, aber Umweltfaktoren sollten während des Design prozesses berücksicht igt werden.




• Q: Was ist der Zukunfts ausblick für die Flex-PCB-Membran schalter technologie?




  A: Die Zukunft der Flex-PCB-Membran schalter sieht viel versprechend aus. Aufkommende Technologien und Nachhaltig keits initiativen treiben Innovationen in diesem Bereich voran.
